CR1252+CR3012_12V20A
芯片描述
——
CR1252芯片特性：
● 可应用于正激或反激的电流模式PWM控制芯片
● 内置软启动，减小MOSFET的应力，内置斜坡补偿电路
● 可设定开关频率，最高可达500kHz，具有频率抖动功能，具有良好的EMI特性
● 具有“BO、OCP、OLP、OTP、VDD_OVP、SCP等保护功能
● 电路结构简单、较少的外围元器件，适用于中等功率PC电源、游戏机适配器
CR3012芯片特性：
● 外置MOS SOP-8封装同步整流芯片，可工作于CCM、DCM和QR模式
● 最高工作频率400KHz，精简外围电路
● 较低的工作电流和较高的系统效率满足能效要求

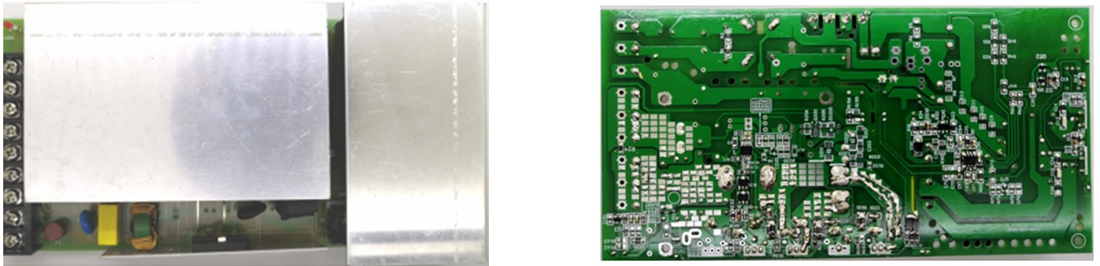

实物图
——
整机参数
——
类型 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
待机功耗 | PNL | 610 | mW | AC 264V/50Hz | ||
效率 | η | 92% | % | AC 220V/50Hz | ||
线性调整率 | Δvline | 0 | 0.5 | % | AC176V~AC264V/50Hz | |
负载调整率 | Δvload | 0 | 0.5 | % | AC176V~AC264V/50Hz | |
动态测试 | VO | 11.20 | 12.72 | V | AC176V~AC264V/50Hz | |
| 启动时间 | Tst | 2.072 | s | AC176V/50Hz@100%Load |
保护功能测试
——
类型 | 实现方式 | 恢复条件 |
过流保护 | CS端检测 | 负载正常后自动恢复 |
短路保护 | FB/VDD端检测 | 负载正常后自动恢复 |
过温保护 | 150°C自动保护 | 温度下降后自动恢复 |
|
|
